一、概述

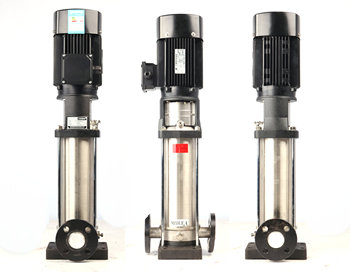

MZDLF型立式多級離心泵具有體積小、重量輕、外形美觀等優點，適用于輸送稀薄清潔且不含固體顆?；蚶w維的液體，在民用、工業、農業、水處理裝置中廣泛應用。
二、主要特點
1.立式結構，進出口法蘭在同一中心線上，結構緊湊，占地面積小，安裝方便。
2.立式結構泵采用集裝式結構的機械密封，使安裝維護操作更安全、方便，并確保密封的可靠性。
3.立式泵的電機軸與泵軸通過聯軸器直接連接。
4.臥式泵配加長軸電機，結構簡單,安裝維護操作簡單方便。
5.過流部件均采用不銹鋼材質，不污染介質且保證使用壽命長、外形美觀。
6.噪聲低，振動小。采用標準化設計，通用性好。
三、運轉條件
a.環境高溫度+40℃，超過+40℃以上的環境，或者電機被安裝在海拔1000m以上，電機輸出功率會降低，在這種情況下，須選用更高輸出功率的電機。
b.適用介質溫度在-15℃～+120℃范圍內，稀薄清潔且不含固體顆粒或纖維的液體.
四、注意事項
1. 立式泵下部進出水段上的箭頭顯示了介質的流動方向，安裝時按箭頭所示連接泵的進出口。
2. 臥式泵介質的流動方向?yàn)閭?cè)進，上出。
3. 為確保電機能充分冷卻，安裝位置必須保持空氣流通，并嚴禁電機倒放以
及在電機上覆蓋物品。
4. 安裝管路時，要防止管路中積存空氣，特別是在泵的吸入端。
5. 泵兩側加裝閘閥，有利于清潔維修。
6. 必要時，立式泵的電機接線盒的位置可依0°、90°、270°方向調整：
a. 卸下聯軸器罩，不要拆聯軸器；
b. 卸下固定電機的螺栓；
c. 轉動電機至需要的方向；
d. 轉動聯軸器，調整電機使泵軸沒有卡滯及轉動不均勻現象；
e. 擰緊固定電機的螺栓，裝上聯軸器罩。
7. 電機上的起吊螺栓孔不能用于整臺泵的起吊，整臺泵的起吊必須用鋼帶或其它類似的方式在電機座處起吊。
五、性能參數表：
MZDLF2系列：
|
泵型號 |
配用功率 |
流量 |
1 |
1.2 |
1.6 |
2 |
2.4 |
2.8 |
3.2 |
|
(kW) |
(m3/h) | ||||||||
|
MZDLF2-2 |
0.37 |
揚 程 (m)
|
17 |
17 |
16 |
15 |
13 |
12 |
10 |
|
MZDLF2-3 |
0.37 |
25 |
25 |
24 |
22 |
20 |
18 |
15 | |
|
MZDLF2-4 |
0.55 |
36 |
35 |
33 |
30 |
27 |
23 |
18 | |
|
MZDLF2-5 |
0.55 |
44 |
43 |
40 |
37 |
33 |
28 |
22 | |
|
MZDLF2-6 |
0.75 |
53 |
52 |
49 |
45 |
41 |
35 |
28 | |
|
MZDLF2-7 |
0.75 |
62 |
60 |
57 |
52 |
47 |
40 |
32 | |
|
MZDLF2-8 |
1.1 |
71 |
70 |
65 |
59 |
53 |
45 |
37 | |
|
MZDLF2-9 |
1.1 |
79 |
78 |
73 |
67 |
60 |
53 |
43 | |
|
MZDLF2-10 |
1.1 |
88 |
87 |
81 |
74 |
67 |
58 |
47 | |
|
MZDLF2-11 |
1.1 |
95 |
95 |
89 |
82 |
74 |
65 |
52 | |
|
MZDLF2-12 |
1.5 |
107 |
104 |
98 |
90 |
81 |
70 |
55 | |
|
MZDLF2-13 |
1.5 |
115 |
113 |
106 |
98 |
89 |
77 |
58 | |
|
MZDLF2-14 |
1.5 |
123 |
119 |
113 |
105 |
95 |
83 |
64 | |
|
MZDLF2-15 |
1.5 |
133 |
130 |
122 |
112 |
101 |
87 |
69 | |
|
MZDLF2-16 |
2.2 |
142 |
139 |
131 |
120 |
108 |
93 |
76 | |
|
MZDLF2-17 |
2.2 |
153 |
148 |
139 |
128 |
115 |
100 |
83 | |
|
MZDLF2-18 |
2.2 |
163 |
159 |
147 |
136 |
123 |
107 |
90 | |
|
MZDLF2-19 |
2.2 |
170 |
167 |
156 |
143 |
130 |
114 |
94 | |
|
MZDLF2-20 |
2.2 |
176 |
174 |
163 |
150 |
136 |
119 |
98 | |
|
MZDLF2-21 |
2.2 |
185 |
182 |
171 |
157 |
142 |
124 |
101 | |
|
MZDLF2-22 |
2.2 |
192 |
190 |
179 |
165 |
150 |
130 |
105 | |
|
MZDLF2-23 |
3 |
201 |
198 |
187 |
173 |
157 |
137 |
111 | |
|
MZDLF2-24 |
3 |
210 |
206 |
195 |
181 |
165 |
144 |
117 | |
|
MZDLF2-25 |
3 |
221 |
216 |
205 |
189 |
172 |
151 |
123 | |
|
MZDLF2-26 |
3 |
232 |
227 |
214 |
198 |
180 |
158 |
128 |
