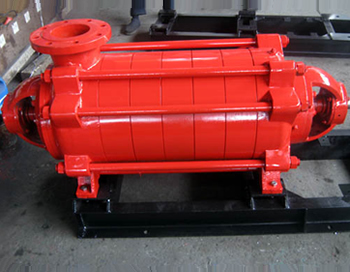

TSWA型臥式多級離心泵。
本系列泵由于采用了水力模型及低轉速電機,因而具有高效節能、運行平穩、噪聲低、振動小等,同時,易損件壽命成倍增長,延長了泵的使用壽命。該 系列泵主要適用于城市高層建筑給排水及消防用水,工廠、礦山給排水,遠距離輸水,生產工藝循環中用水,暖通空調循環、生活用水等多種用途。
工作條件：
1、適合于輸送清水及物理化學性質類似清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm；
2、介質溫度：-15℃-80℃；
3、工作壓力：系統壓力≤3.0MPa；即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa；
4、周圍環境的溫度應低于40℃，相對濕度應不超過95%；
5、由于本型泵主要部件為鑄鐵材質，因此所輸送介質應無強腐蝕性。
注：如介質帶有細小顆?；蚓邚姼g性時，請在訂貨時說明，以便提供更為可靠之產品。
型號意義：
100TSWA×5
100-泵吸入口口徑為100m
T-透平式
S-單吸式葉輪結構
W-輸送溫度≤80℃的清水或類似清水的介質
A-一次更新設計
5-泵級數為5
性能參數：
|
型 號 |
轉速 |
流量 |
出口壓力 |
電機功率 |
效率 |
必需汽蝕余量 |
|
r/min |
(L/S) |
Pd(MPa) |
(kw) |
% |
m | |
|
XBD1.8/5-50TSWA |
1450 |
5 |
0.18 |
2.2 |
65 |
3.2 |
|
XBD2.7/5-50TSWA |
0.27 |
3 | ||||
|
XBD3.6/5-50TSWA |
0.36 |
4 | ||||
|
XBD4.5/5-50TSWA |
0.45 |
5.5 | ||||
|
XBD5.4/5-50TSWA |
0.54 |
5.5 | ||||
|
XBD6.3/5-50TSWA |
0.63 |
7.5 | ||||
|
XBD7.2/5-50TSWA |
0.72 |
7.5 | ||||
|
XBD8.1/5-50TSWA |
0.81 |
7.5 | ||||
|
XBD2.3/10-75TSWA |
1450 |
10 |
0.23 |
5.5 |
68 |
3.0 |
|
XBD3.4/10-75TSWA |
0.34 |
7.5 | ||||
|
XBD4.6/10-75TSWA |
0.46 |
11 | ||||
|
XBD5.5/10-75TSWA |
0.55 |
11 | ||||
|
XBD6.9/10-75TSWA |
0.69 |
15 | ||||
|
XBD8.0/10-75TSWA |
0.8 |
15 | ||||
|
XBD9.2/10-75TSWA |
0.92 |
18.5 | ||||
|
XBD10.3/10-75TSWA |
1.03 |
18.5 | ||||
|
XBD2.9/20-100TSWA |
1450 |
20 |
0.29 |
11 |
72 |
3.5 |
|
XBD4.3/20-100TSWA |
0.43 |
15 | ||||
|
XBD5.8/20-100TSWA |
0.58 |
22 | ||||
|
XBD7.2/20-100TSWA |
0.72 |
30 | ||||
|
XBD8.6/20-100TSWA |
0.86 |
30 | ||||
|
XBD10.1/20-100TSWA |
1.01 |
37 | ||||
|
XBD11.5/20-100TSWA |
1.15 |
45 | ||||
|
XBD13.0/20-100TSWA |
1.3 |
45 | ||||
|
型號 |
轉速 |
流量 |
出口壓力 |
電機功率 |
效率 |
必需汽蝕余量 |
|
r/min |
(L/S) |
Pd(MPa) |
(kw) |
% |
m | |
|
XBD4.2/25-125TSWA |
1450 |
25 |
0.42 |
22 |
73 |
3.5 |
|
XBD6.3/25-125TSWA |
0.63 |
30 | ||||
|
XBD8.4/25-125TSWA |
0.84 |
45 | ||||
|
XBD10.5/25-125TSWA |
1.05 |
55 | ||||
|
XBD12.6/25-125TSWA |
1.26 |
75 | ||||
|
XBD14.7/25-125TSWA |
1.47 |
75 | ||||
|
XBD16.8/25-125TSWA |
1.68 |
90 | ||||
|
XBD18.9/25-125TSWA |
1.89 |
90 | ||||
|
XBD5.8/45-150TSWA |
1450 |
45 |
0.58 |
45 |
76 |
3.0 |
|
XBD8.7/45-150TSWA |
0.87 |
75 | ||||
|
XBD11.6/45-150TSWA |
1.16 |
90 | ||||
|
XBD14.5/45-150TSWA |
1.45 |
110 | ||||
|
XBD17.4/45-150TSWA |
1.74 |
132 | ||||
|
XBD20.3/45-150TSWA |
2.03 |
155 | ||||
|
XBD23.2/45-150TSWA |
2.32 |
180 | ||||
|
XBD26.1/45-150TSWA |
2.61 |
180 |
