（一）用途

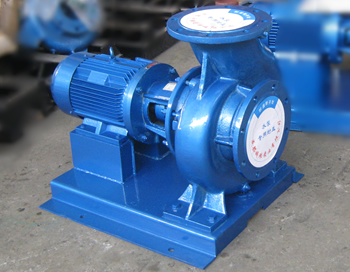

　　　 HW型混流泵為臥式、單級、單吸、懸臂蝸殼式混流泵，適用于農田排灌、工業、城鎮給排水及船塢、碼頭引水等。
（二）特點
　　　 體積小、重量輕、流量大、效率高，汽蝕性能好，高效區范圍寬廣而平坦，結構簡單，使用管理方法，維修容易。
（三）型號說明
　　　 以250HW—8為例：
　　　 250—泵進（出）水口直徑為250毫米。
　　　 8—泵總揚長為8米。
（四）水泵的傳動方式
　　　 我廠生產的HW型系列混流泵均機（電）兩用，其轉動方式視各地區動力情況而定，訂貨時根據原動機的型號（功率、轉速）確定水泵的傳動方式，以定皮帶輪的大小或聯軸器的規格。
（五）水泵轉向：
　　　 從水泵進水口看葉輪為逆時針方向旋轉（即箭頭所示的方向旋轉）。

二、結構及作用說明

　　　 （一）HW型混流泵由泵體、泵蓋、葉輪、泵軸和軸承體等主要零件構成。
　　　 （二）泵蓋是泵與進水管相連的零件，其端面與葉輪之間留有規定的軸向端面間隙（在消除軸承軸向活 動間隙以后，保持規定的軸向間隙）。間隙過小產生摩擦，過大則會導致泵內壓力水回流，使泵的效率降低，通過增減調整紙墊達到規定的要求的間隙。
　　　 （三）密封裝置是由填料函、水封函、填料壓蓋和鉛粉（或油浸）石棉盤根組成。其作用有：
　　　　　　1、荼時防止空氣吸入泵內，起密封作用。
　　　　　　2、抽水時防止水從泵內過多的沿軸大量流出。
　　　 （四）軸套用來保護軸不使它與填料直接摩擦，若長期使用中發現軸套磨損過多，可換軸套。
　　　 （五）水泵軸的兩個支承是軸承體內的軸承，軸承體內存有適量潤滑脂以潤滑軸承。
　　　 （六）軸上的擋水圈可防止水沿泵流入軸承體內，從而保護軸承，延長使用壽命。

三、性能參數表：
